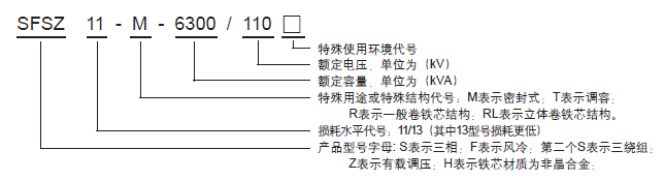

型號及其含義：

產品特點：

鐵芯

全部采用優質晶粒取向冷軋硅鋼片，全斜無孔綁扎結構，鐵芯為多級階梯形，三接縫或五接縫，空損低、噪音?。痪龛F芯用專用設備直接卷繞而成，無接縫、無角重，減少了磁阻，空損低；非晶合金變壓器鐵芯是一種更優質的鐵芯材料，與傳統硅鋼片相比，平均降低空損72% ，空載電流50% 。

線圈

采用優質QQ縮醛漆包圓銅線，無氧銅桿拉制的扁銅錢繞制而成，其形式有圓筒式、連續式、新型螺旋式、分裂式等，具有足夠的電氣強度、機械強度和散熱能力。為了增加變壓器的抗短路能力，可采用更優質的自粘換位導線。其采用自粘縮醛漆包扁線，繞成線圈后，經加熱漆包扁線之間相互粘合，形成具有剛性的線圈，能承受更大的彎曲應力，從而增強了變壓器的抗短路能力。自粘換位導線的最大特點是能降低變壓器的損耗，由于多股分割的導體加上換位，大大的降低了渦流損耗和環流損耗，能降低繞組熱點的溫升，使整個繞組溫度分布更為均勻。

油箱

采用優質鋼板焊接而成，有橢圓型、矩型等結構，散熱元件采用片式散熱器、膨脹散熱器或波紋油箱，油箱在廠內進行可靠的密封試驗，內外表面經酸洗、磷化處理后，進行三底一面油漆噴涂，既抗腐蝕又美觀大方。

1、S11系列35kV 三相油浸式自冷雙繞組無勵磁調壓配電變壓器

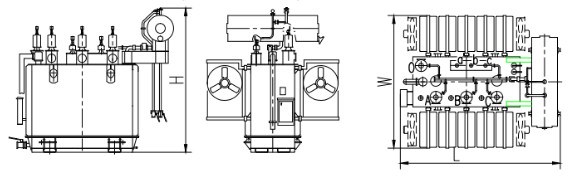

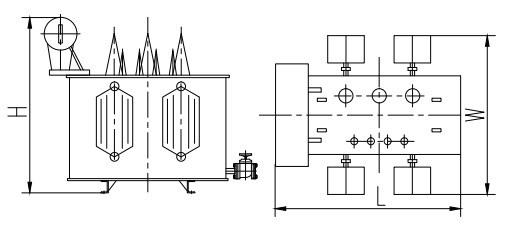

型號	額定容量(kVA)	典型電壓組合(kV)	聯結組標號	阻抗電壓(%)	總重        (t)	參考尺寸        L*W*H	空載損耗(kW)	負載損耗(W)
S11-50/35	50	高壓H.V.        35,38.5        ±2×2.5%        ±5%        低壓L.V.        0.4	Dyn11        Yyn0	6.5	1.28	1400*1000*1800	0.16	1.2/1.14
S11-100/35	100				1.67	1450*1050*1900	0.23	2.01/1.91
S11-125/35	125				1.9	1500*1100*1900	0.27	2.37/2.26
S11-160/35	160				2.2	1550*1150*1950	0.28	2.82/2.68
S11-200/35	200				2.4	1600*1200*2000	0.34	3.32/3.16
S11-250/35	250				2.5	1700*1600*2100	0.4	3.95/3.76
S11-315/35	315				2.6	1900*1700*2200	0.48	4.75/4.53
S11-400/35	400				2.8	2000*1800*2300	0.58	5.74/5.47
S11-500/35	500				3	2100*1900*2400	0.68	6.91/6.58
S11-630/35	630				3.3	2310*2200*2500	0.83	7.86
S11-800/35	800				3.8	2500*2250*2550	0.98	9.4
S11-1000/35	1000				4.2	2550*2300*2600	1.15	11.5
S11-1250/35	1250				4.8	2680*2400*2700	1.4	13.9
S11-1600/35	1600				5.7	2700*2450*2750	1.69	16.6
S11-2000/35	2000				6.2	2800*2500*2900	1.99	19.7
S11-2500/35	2500				7.8	2850*2650*2950	2.36	23.2

2、S(F)11系列35kV三相油浸式自冷(風冷)雙繞組無勵磁調壓電力變壓器

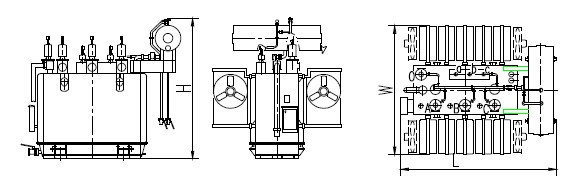

型號	額定容量(kVA)	典型電壓        組合(kV)	聯結組        標號	阻抗電        壓(%)	總重        (t)	參考尺寸        L*W*H	空載損耗        (W)	負載損耗        (W)
S(F)11-6300/35	6300	高壓H.V.        35~38.5        ±2×2.5%        低壓L.V.        3.15,3.3,6.3,        6.6,10.5	YNd11	8	15	3600*3200*3100	5.24	35
S(F)11-8000/35	8000				18	3800*3300*3300	7.2	38.4
S(F)11-10000/35	10000				20	3900*3300*3500	8.7	45.3
S(F)11-12500/35	12500				24	4000*3400*3700	10	53.8
S(F)11-16000/35	16000				28	4200*3600*3800	12.1	65.8
S(F)11-20000/35	20000				33	4500*3800*4000	14.4	79.5
S(F)11-25000/35	25000			10	37	4700*4000*4100	17	94
S(F)11-31500/35	31500				44	5000*4200*4300	20.2	112

3、S(F)Z11系列35kV 三相油浸式自冷(風冷)雙繞組有載調壓電力變壓器

型號	額定容量(kVA)	典型電壓        組合(kV)	聯結組        標號	阻抗電        壓(%)	總重        (t)	參考尺寸        L*W*H	空載損耗        (W)	負載損耗        (W)
S(F)Z11-6300/35	6300	高壓H.V.        35~38.5        ±2×2.5%        低壓L.V.        3.15,3.3,6.3,        6.6,10.5	YNd11	8	18	4000*3300*3100	5.63	36.7
S(F)Z11-8000/35	8000				21	4200*3400*3300	7.87	40.6
S(F)Z11-10000/35	10000				23	4300*3500*3500	9.28	48
S(F)Z11-12500/35	12500				28	4800*3500*3700	10.71	56.8
S(F)Z11-16000/35	16000				33	5000*3800*3800	13.1	70.3
S(F)Z11-20000/35	20000				38	5300*4000*4000	15.5	82.7
S(F)Z11-25000/35	25000			10	43	5500*4200*4100	18.3	97.8
S(F)Z11-31500/35	31500				50	5800*4400*4300	21.8	116
