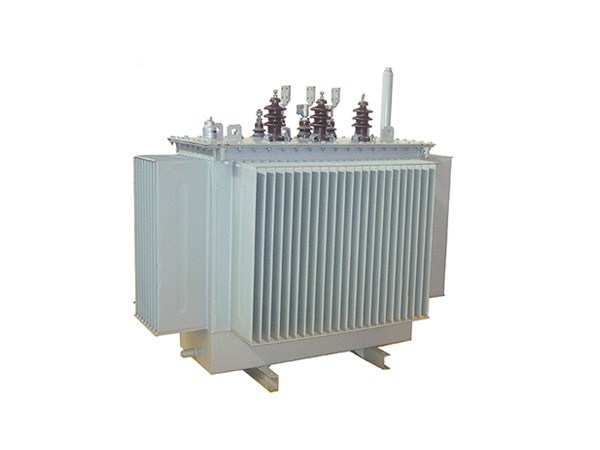

10kV配電變壓器

概述

油浸式電力變壓器是采用絕緣油為絕緣介質，由鐵芯、線圈、調壓開關、油箱等組成的改變電壓而傳輸交流電能的電器。具有體積小、價格便宜、耐候性強等特點。適用于電力系統、工礦企業、交通、郵電部門、科研單位等。本公司產品系列豐富，分為疊鐵芯系列、卷鐵芯系列、非晶合金系列等110kV以下的產品。結構形式靈巧多樣、外形美觀、可滿足不同用戶的需求。


產品介紹


產品特點：


鐵芯

全部采用優質晶粒取向冷軋硅鋼片，全斜無孔綁扎結構，鐵芯為多級階梯形，三接縫或五接縫，空損低、噪音??；卷鐵芯用專用設備直接卷繞而成，無接縫、無角重，減少了磁阻，空損低；非晶合金變壓器鐵芯是一種更優質的鐵芯材料，與傳統硅鋼片相比，平均降低空損72% ，空載電流50% 。


線圈

采用優質QQ縮醛漆包圓銅線，無氧銅桿拉制的扁銅錢繞制而成，其形式有圓筒式、連續式、新型螺旋式、分裂式等，具有足夠的電氣強度、機械強度和散熱能力。為了增加變壓器的抗短路能力，可采用更優質的自粘換位導線。其采用自粘縮醛漆包扁線，繞成線圈后，經加熱漆包扁線之間相互粘合，形成具有剛性的線圈，能承受更大的彎曲應力，從而增強了變壓器的抗短路能力。自粘換位導線的最大特點是能降低變壓器的損耗，由于多股分割的導體加上換位，大大的降低了渦流損耗和環流損耗，能降低繞組熱點的溫升，使整個繞組溫度分布更為均勻。


油箱

采用優質鋼板焊接而成，有橢圓型、矩型等結構，散熱元件采用片式散熱器、膨脹散熱器或波紋油箱，油箱在廠內進行可靠的密封試驗，內外表面經酸洗、磷化處理后，進行三底一面油漆噴涂，既抗腐蝕又美觀大方。


產品正常使用條件

周圍空氣溫度：

最高氣溫：+40℃；

最低氣溫：-45℃；

最熱月平均氣溫：+30℃；

最熱年平均氣溫：+20℃；

海拔高度：≤1000m；

污穢等級：Ⅲ級；

地震烈度：中國12級標準8級；

電源電壓波形：近似正弦波；

注：如果超出以上使用條件，請?jiān)谟嗀洉r(shí)說明，以便特殊考慮。


產品參數

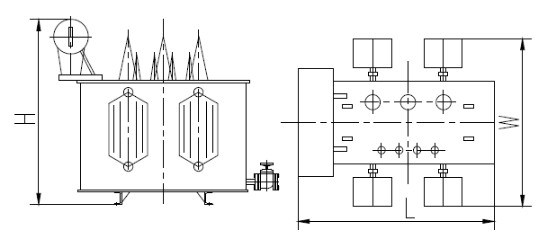

1、S11系列10kV 三相油浸式自冷雙繞組無勵磁調壓配電變壓器



型號 額定容量（kVA）  典型電壓組合(kV) 聯結組標號 阻抗電壓(%) 總重 參考尺寸 空載損耗 負載損耗
L*W*H (W) (W)
S11-30/10 30 高壓H.V.
6,6.3,10,10.5
±2×2.5%
±5%
低壓L.V.
0.4 		 Dyn11
Yyn0		 4 0.35 720*480*850 100 630/600
S11-50/10 50


0.4 750*500*900 130 910/870
S11-63/10 63


0.5 800*600*950 150 1090/1040
S11-80/10 80


0.55 1000*720*980 180 1310/1250
S11-100/10 100


0.6 1050*750*1000 200 1580/1500
S11-125/10 125


0.7 1100*760*1050 240 1890/1800
S11-160/10 160


0.75 1120*770*1070 280 2310/2200
S11-200/10 200


0.8 1150*800*1100 340 2730/2600
S11-250/10 250


1 1300*950*1100 400 3200/3050
S11-315/10 315


1.2 1400*1000*1100 480 3830/3650
S11-400/10 400


1.4 1400*1000*1200 570 4520/4300
S11-500/10 500


2 1700*1200*1400 680 5410/5150
S11-630/10 630

4.5 2.5 1800*1300*1500 810 6200
S11-800/10 800


2.8 2150*1950*2000 980 7500
S11-1000/10 1000


3.2 2200*2000*2050 1150 10300
S11-1250/10 1250


3.7 2300*2100*2100 1360 12000
S11-1600/10 1600


4.5 2400*2200*2200 1640 14500
S11-2000/10 2000

5 5.5 2500*2400*2300 1940 18300
S11-2500/10 2500


6.4 2700*2600*2500 2290 21200

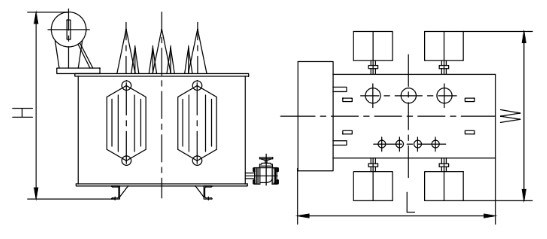

2、S13系列10kV 三相油浸式自冷雙繞組無勵磁調壓配電變壓器



型號 額定容量 典型電壓組合(kV) 聯結組標號 阻抗電壓(%) 總重 參考尺寸 L*W*H 空載損耗 負載損耗
(kVA) (W) (W)
S13-30/10 30 高壓H.V.
6,6.3,10,10.5
±2×2.5%
±5%
低壓L.V.
0.4		 Dyn11
Yyn0		 4 0.35 720*480*850 80 630/600
S13-50/10 50


0.4 750*500*900 100 910/870
S13-63/10 63


0.5 800*600*950 110 1090/1040
S13-80/10 80


0.55 1000*720*980 130 1310/1250
S13-100/10 100


0.6 1050*750*1000 150 1580/1500
S13-125/10 125


0.7 1100*760*1050 170 1890/1800
S13-160/10 160


0.75 1120*770*1070 200 2310/2200
S13-200/10 200


0.8 1150*800*1100 240 2730/2600
S13-250/10 250


1 1300*950*1100 290 3200/3050
S13-315/10 315


1.2 1400*1000*1100 340 3830/3650
S13-400/10 400


1.4 1400*1000*1200 410 4520/4300
S13-500/10 500


2 1700*1200*1400 480 5410/5150
S13-630/10 630

4.5 2.5 1800*1300*1500 570 6200
S13-800/10 800


2.8 2150*1950*2000 700 7500
S13-1000/10 1000


3.2 2200*2000*2050 830 10300
S13-1250/10 1250


3.7 2300*2100*2100 970 12000
S13-1600/10 1600


4.5 2400*2200*2200 1170 14500
S13-2000/10 2000

5 5.5 2500*2400*2300 1390 18300
S13-2500/10 2500


6.4 2700*2600*2500 1650 21200

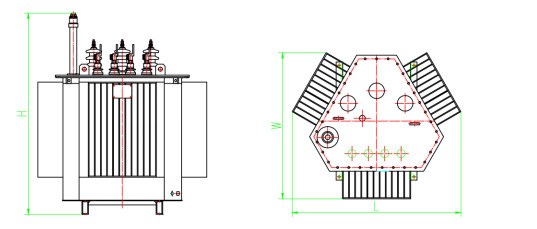

3.S13-M.RL系列10kV 三相油浸式卷鐵心自冷雙繞組無勵磁調壓配電變壓器

型號 額定容量(kVA) 典型電壓組合(kV) 聯結組標號 阻抗電壓(%) 總重
       (t)		 參考尺寸
       L*W*H		 空載損耗(W) 負載損耗(W)
S13-M.RL-30/10 30 高壓H.V.
       6,6.3,10,10.5
       ±2×2.5%
       ±5%
       低壓L.V.
       0.4		 Dyn11
       Yyn0		 4 0.35 0.8*0.7*0.8 80 630/600
S13-M.RL -50/10 50 0.45 1*0.85*0.95 100 910/870
S13-M.RL -63/10 63 0.5 1.1*0.8*1.2 110 1090/1040
S13-M.RL -80/10 80 0.58 1.1*0.8*1.35 130 1310/1250
S13-M.RL -100/10 100 0.65 1.1*0.8*1.35 150 1580/1500
S13-M.RL -125/10 125 0.7 1.1*0.85*1.4 170 1890/1800
S13-M.RL -160/10 160 0.8 1.1*0.95*1.42 200 2310/2200
S13-M.RL -200/10 200 0.95 1.15*1*1.5 240 2730/2600
S13-M.RL -250/10 250 1.1 1.2*1.1*1.5 290 3200/3050
S13-M.RL -315/10 315 1.3 1.3*1.12*1.5 340 3830/3650
S13-M.RL -400/10 400 1.45      1.35*1.2*1.55 410 4520/4300
S13-M.RL -500/10 500 1.9 1.5*1.3*1.6 480 5410/5150
S13-M.RL -630/10 630 4.5 2.1 1.5*1.3*1.7 570 6200
S13-M.RL -800/10 800 2.5 1.55*1.35*1.75 700 7500
S13-M.RL -1000/10 1000 3 1.75*1.5*1.75 830 10300
S13-M.RL -1250/10 1250 3.5 1.8*1.5*1.9 970 12000
S13-M.RL -1600/10 1600 4.5 1.9*1.7*2 1170 14500

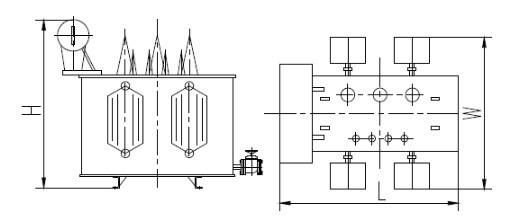

4.SH15系列10kV 三相油浸式自冷雙繞組無勵磁調壓非晶合金配電變壓器

型號 額定容量(kVA) 典型電壓組合(kV) 聯結組標號 阻抗電壓(%) 總重
       (t)		 參考尺寸
       L*W*H		 空載損耗(W) 負載損耗(W)
SH15-30/10 30 高壓H.V.
       6,6.3,10,10.5
       ±2×2.5%
       ±5%
       低壓L.V.
       0.4		 Dyn11
       Yyn0		 4 0.4 1000*550*700 33 630/600
SH15-50/10 50 0.6 1100*600*700 43 910/870
SH15-63/10 63 0.65 1100*650*900 50 1090/1040
SH15-80/10 80 0.7 1150*650*900 60 1310/1250
SH15-100/10 100 0.65 1200*700*900 75 1580/1500
SH15-125/10 125 0.83 1250*950*900 85 1890/1800
SH15-160/10 160 0.9 1300*1100*900 100 2310/2200
SH15-200/10 200 1 1400*1000*900 120 2730/2600
SH15-250/10 250 1.4 1600*1100*950 140 3200/3050
SH15-315/10 315 1.6 1700*1100*970 170 3830/3650
SH15-400/10 400 1.7 1750*1100*1000 200 4520/4300
SH15-500/10 500 2.3 1800*1100*1100 240 5410/5150
SH15-630/10 630 4.5 2.6 1900*1100*1100 320 6200
SH15-800/10 800 2.9 2000*1500*1200 380 7500
SH15-1000/10 1000 3.5 2100*1600*1350 450 10300
SH15-1250/10 1250 4.5 2200*1700*1350 530 12000
SH15-1600/10 1600 6 2300*1900*1400 630 14500
SH15-2000/10 2000 7 2400*2000*1700 750 18300
SH15-2500/10 2500 9 2550*2500*1700 900 21200
