首頁  >  產品世界  >  變壓器  >  油式變壓器

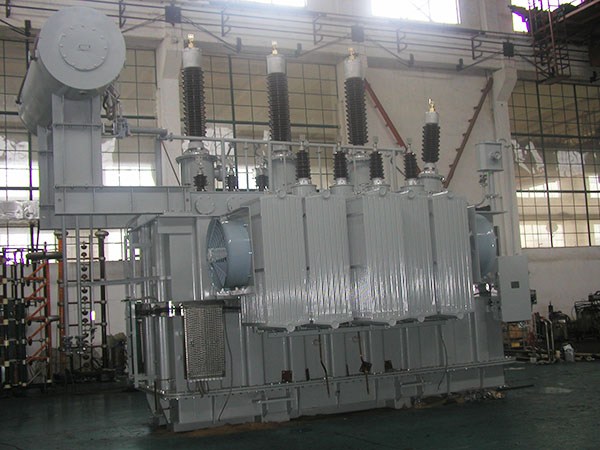

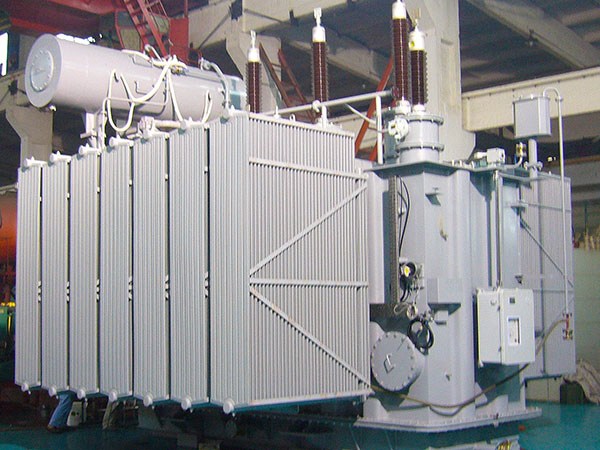

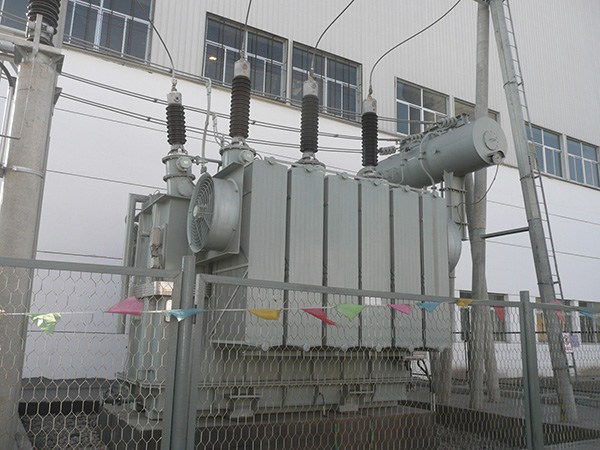

110kV油浸式電力變壓器系列產品

概述

油浸式電力變壓器是采用絕緣油為絕緣介質，由鐵芯、線圈、調壓開關、油箱等組成的改變電壓而傳輸交流電能的電器。具有體積小、價格便宜、耐候性強等特點。適用于電力系統、工礦企業、交通、郵電部門、科研單位等。本公司產品系列豐富，分為疊鐵芯系列、卷鐵芯系列、非晶合金系列等110kV以下的產品。結構形式靈巧多樣、外形美觀、可滿足不同用戶的需求。


產品介紹


產品特點：


鐵芯

全部采用優質晶粒取向冷軋硅鋼片，全斜無孔綁扎結構，鐵芯為多級階梯形，三接縫或五接縫，空損低、噪音小；卷鐵芯用專用設備直接卷繞而成，無接縫、無角重，減少了磁阻，空損低；非晶合金變壓器鐵芯是一種更優質的鐵芯材料，與傳統硅鋼片相比，平均降低空損72% ，空載電流50% 。


線圈

采用優質QQ縮醛漆包圓銅線，無氧銅桿拉制的扁銅錢繞制而成，其形式有圓筒式、連續式、新型螺旋式、分裂式等，具有足夠的電氣強度、機械強度和散熱能力。為了增加變壓器的抗短路能力，可采用更優質的自粘換位導線。其采用自粘縮醛漆包扁線，繞成線圈后，經加熱漆包扁線之間相互粘合，形成具有剛性的線圈，能承受更大的彎曲應力，從而增強了變壓器的抗短路能力。自粘換位導線的最大特點是能降低變壓器的損耗，由于多股分割的導體加上換位，大大的降低了渦流損耗和環流損耗，能降低繞組熱點的溫升，使整個繞組溫度分布更為均勻。


油箱

采用優質鋼板焊接而成，有橢圓型、矩型等結構，散熱元件采用片式散熱器、膨脹散熱器或波紋油箱，油箱在廠內進行可靠的密封試驗，內外表面經酸洗、磷化處理后，進行三底一面油漆噴涂，既抗腐蝕又美觀大方。


產品正常使用條件

周圍空氣溫度：

最高氣溫：+40℃；

最低氣溫：-45℃；

最熱月平均氣溫：+30℃；

最熱年平均氣溫：+20℃；

海拔高度：≤1000m；

污穢等級：Ⅲ級；

地震烈度：中國12級標準8級；

電源電壓波形：近似正弦波；

注：如果超出以上使用條件，請?jiān)谟嗀洉r(shí)說明，以便特殊考慮。


產品參數

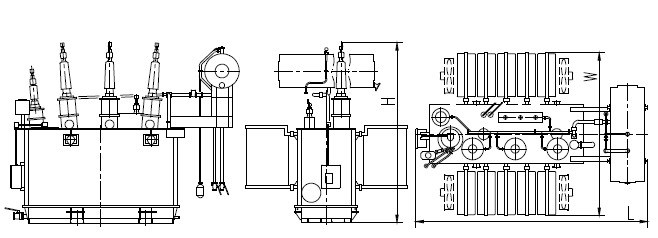

1、S(F)11系列110 kV 三相油浸式自冷(風冷)雙繞組低壓10kV無勵磁調壓電力變壓器

型號 額定容量(kVA) 典型電壓
       組合(kV)		 聯結組
       標號		 阻抗電
       壓(%)		 總重
       (t)		 運輸
       重量
       （t）		 參考尺寸
       L*W*H		 空載損耗
       (W)		 負載損耗
       (W)
S(F)11-6300/110 6300 高壓H.V.
       110,115,121
       ±2×2.5%
       低壓L.V.
       6.3,6.6,10.5		 YNd11 10.5 21 16 5000*3900*4200 7.4 35
S(F)11-8000/110 8000 23 18 5100*4100*4400 8.9 42
S(F)11-10000/110 10000 26 20 5200*4300*4600 10.5 50
S(F)11-12500/110 12500 29 22 5300*4400*4700 12.4 59
S(F)11-16000/110 16000 31 26 5400*4600*4800 15 73
S(F)11-20000/110 20000 35 29 5500*4700*5000 17.6 88
S(F)11-25000/110 25000 42 33 5700*4700*5200 20.8 104
S(F)11-31500/110 31500 47 37 5800*4800*5400 24.6 123
S(F)11-40000/110 40000 58 45 6000*5000*5500 29.4 148
S(F)11-50000/110 50000 68 52 6200*5300*5700 35.2 175
S(F)11-63000/110 63000 74 56 6400*5600*5900 41.6 208
S(F) 11-75000/110 75000 高壓H.V.
       110,115,121
       ±2×2.5%
       低壓L.V.
       13.8,15.75,18,21		 12~14 83 62 6500*5900*6200 47.2 236
S(F) 11--90000/110 90000 94 70 6800*6300*6400 54.4 272
S(F) 11--120000/110 120000 118 90 7000*6700*6600 67.8 337

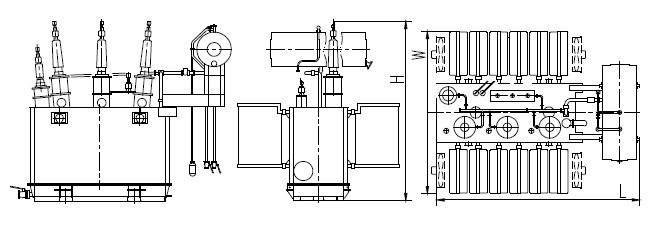

2、S(F)11系列110 kV 三相油浸式自冷(風冷)雙繞組低壓35kV無勵磁調壓電力變壓器


型號 額定容量(kVA) 典型電壓
       組合(kV)		 聯結組
       標號		 阻抗電
       壓(%)		 總重
       (t)		 運輸
       重量
       （t）		 參考尺寸
       L*W*H		 空載損耗
       (W)		 負載損耗
       (W)
S(F)11-6300/110 6300 高壓H.V.
       110,115,121
       ±2×2.5%
       低壓L.V.
       6.3,6.6,10.5		 YNd11 10.5 21 16 5000*3900*4200 8 37
S(F)11-8000/110 8000 23 18 5100*4100*4400 9.6 44
S(F)11-10000/110 10000 26 20 5200*4300*4600 11.2 52
S(F)11-12500/110 12500 29 22 5300*4400*4700 13.1 62
S(F)11-16000/110 16000 31 26 5400*4600*4800 15.6 76
S(F)11-20000/110 20000 35 29 5500*4700*5000 18.5 94
S(F)11-25000/110 25000 42 33 5700*4700*5200 21.9 110
S(F)11-31500/110 31500 47 37 5800*4800*5400 25.9 133
S(F)11-40000/110 40000 58 45 6000*5000*5500 30.8 155
S(F)11-50000/110 50000 68 52 6200*5300*5700 36.9 193
S(F)11-63000/110 63000 74 56 6400*5600*5900 43.6 232

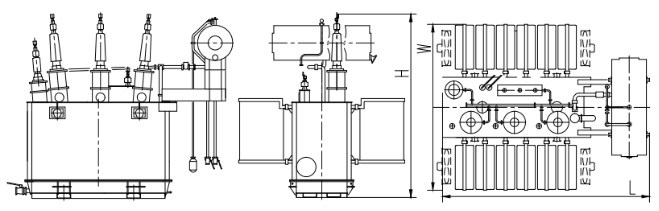

3、S(F)Z11系列110 kV 三相油浸式自冷(風冷)雙繞組有載調壓電力變壓器


型號 額定容量(kVA) 典型電壓
       組合(kV)		 聯結組
       標號		 阻抗電
       壓(%)		 總重
       (t)		 運輸
       重量
       （t）		 參考尺寸
       L*W*H		 空載損耗
       (W)		 負載損耗
       (W)
S(F)Z11-6300/110 6300 高壓H.V.
       110
       ±8×1.25%
       低壓L.V.
       6.3,6.6,
       10.5,21		 YNd11 10.5 24 19 5800*3900*4200 8 35
S(F)Z11-8000/110 8000 26 21 5900*4100*4400 9.6 42
S(F)Z11-10000/110 10000 29 23 6000*4300*4600 11.3 50
S(F)Z11-12500/110 12500 32 25 6100*4400*4700 13.4 59
S(F)Z11-16000/110 16000 36 30 6200*4600*4800 16.1 73
S(F)Z11-20000/110 20000 39 33 6300*4700*5000 19.2 88
S(F)Z11-25000/110 25000 46 37 6700*4700*5200 22.7 104
S(F)Z11-31500/110 31500 52 42 6800*4800*5400 27 123
S(F)Z11-40000/110 40000 12~18 63 50 7000*5000*5500 32.3 156
S(F)Z11-50000/110 50000 74 58 7200*5300*5700 38.2 194
S(F)Z11-63000/110 63000 81 63 7600*5600*5900 45.4 232

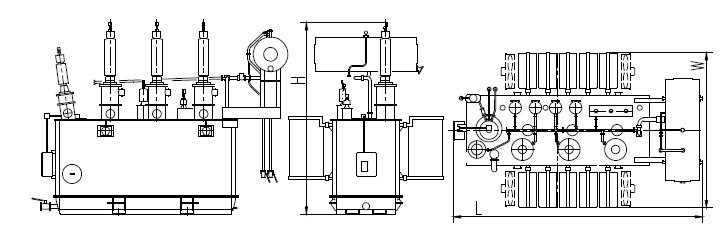

4、S(F)S11系列110kV 三相油浸式自冷(風冷)三繞組無勵磁調壓電力變壓器


型號 額定容量(kVA) 典型電壓
       組合(kV)		 聯結組
       標號		 阻抗電
       壓(%)		 總重
       (t)		 運輸
       重量
       （t）		 參考尺寸
       L*W*H		 空載損耗
       (W)		 負載損耗
       (W)
S(F)S11-6300/110 6300 高壓H.V.
       110,115,121
       2×2.5%
       中壓M.V.
       36,37,38.5
       低壓L.V.
       6.3,6.6,1
       0.5,21		 YNyn0
       d11		 高壓-低壓
       H.V.-L.V.
       18~19
       高壓-中壓
       H.V.-M.V.
       10.5
       中壓-低壓
       M.V.-L.V.
       6.5		 27 23 5300*4100*4200 8.9 44
S(F)S11-8000/110 8000 31 25 5400*4300*4400 10.6 53
S(F)S11-10000/110 10000 33 28 5500*4500*4600 12.6 62
S(F)S11-12500/110 12500 39 33 5600*4600*4700 14.7 74
S(F)S11-16000/110 16000 45 37 5700*4800*4800 17.9 90
S(F)S11-20000/110 20000 51 41 5800*4900*5000 21.1 106
S(F)S11-25000/110 25000 56 46 6000*4900*5200 24.6 126
S(F)S11-31500/110 31500 62 52 6100*5000*5400 29.4 149
S(F)S11-40000/110 40000 73 60 6300*5200*5500 34.8 179
S(F)S11-50000/110 50000 80 65 6500*5500*5700 41.6 213
S(F)S11-63000/110 63000 97 80 6700*5800*5900 49.2 256

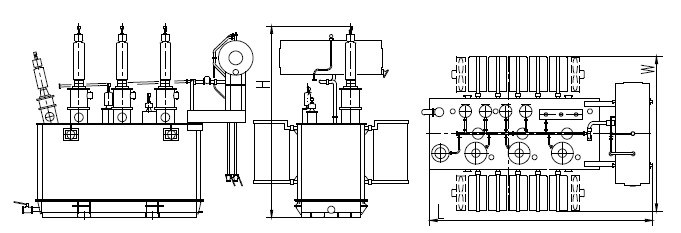

5、S(F)ZS11系列110 kV 三相油浸式自冷(風冷)三繞組有載調壓電力變壓器


型號 額定容量(kVA) 典型電壓
       組合(kV)		 聯結組
       標號		 阻抗電
       壓(%)		 總重
       (t)		 運輸
       重量
       （t）		 參考尺寸
       L*W*H		 空載損耗
       (W)		 負載損耗
       (W)
S(F)SZ11-6300/110 6300 高壓H.V.
       110±8×1.25%
       中壓M.V.
       36,37,38.5
       低壓L.V.
       6.3,6.6,
       10.5,21		 YNyn0
       d11		 高壓-低壓
       H.V.-L.V.
       18~19
       高壓-中壓
       H.V.-M.V.
       10.5
       中壓-低壓
       M.V.-L.V.
       6.5		 30 26 6100*4100*4200 9.6 44
S(F)SZ11-8000/110 8000 34 28 6200*4300*4400 11.5 53
S(F)SZ11-10000/110 10000 36 31 6300*4600*4600 13.6 62
S(F)SZ11-12500/110 12500 42 36 6400*4600*4700 16.1 74
S(F)SZ11-16000/110 16000 49 41 6500*4800*4800 19.3 90
S(F)SZ11-20000/110 20000 55 45 6600*4900*5000 22.8 106
S(F)SZ11-25000/110 25000 60 50 7000*4900*5200 27 ·
S(F)SZ11-31500/110 31500 67 57 7100*5000*5400 32.1 149
S(F)SZ11-40000/110 40000 78 65 7300*5200*5500 38.5 179
S(F)SZ11-50000/110 50000 86 71 7500*5500*5700 45.5 213
S(F)SZ11-63000/110 63000 104 87 7900*5800*5900 54.1 256
